 ACTIVIDAD 26 – Circuito Eléctrico. – Tecnología e Informática

Objetivo.

Identifica el concepto de Circuito eléctrico y como este se utiliza para el aprovechamiento de la energía.



¿Qué es un circuito eléctrico?

Se denomina así a la trayectoria cerrada que recorre una corriente eléctrica.



Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por  el conducto, llega a un interruptor y regresa a la otra terminal de la pila



 Elementos básicos de un circuito eléctrico

• Generador de corriente eléctrica (pila o batería): Fuente de energía que genera un voltaje entre sus terminales logrando que los electrones se desplacen por el circuito.

• Conductores  (cables o alambre): Llevan la corriente a los demás componentes del circuito a través de estos cables. Los cables están formados por uno o más alambres hechos de un material conductor.

• Interruptor: Dispositivo de control, que permite o impide el paso de la corriente eléctrica a través de un circuito, si éste está cerrado y que, cuando no lo hace, está abierto.

• Receptores: Son los encargados de recibir y transformar la energía eléctrica en otro tipo de energía.

Un receptor se caracteriza por su resistencia ohmica. Consume energía eléctrica aportada por la fuente de tensión, y la transforma en otra forma de energía, produciendo un efecto útil como puede ser luz, calor, etc.

Un ejemplo de receptor son las bombillas o lámparas, que transforman la energía eléctrica en energía radiante. Otro ejemplo es un motor eléctrico, que transforma la energía eléctrica en energía cinética.

•  Resistencia eléctrica se define como la mayor o menor oposición que presentan los cuerpos al paso de la corriente eléctrica. Es decir, la dificultad que opone un conductor al paso de la corriente eléctrica. Se representa por “R” y su unidad es el Ohmio (Ω ).

Los elementos de un circuito se combinan de diferentes maneras. Estos deben formar una trayectoria cerrada para que la corriente eléctrica pueda circular.





 Clasificación según el tipo de configuración de un circuito eléctrico

Existen tres tipos de circuitos eléctricos según la configuración de conexión de  los dispositivos que lo componen:

1. Circuito eléctrico en serie
2. Circuito eléctrico en paralelo
3. Circuito eléctrico mixto

a) Circuitos eléctricos en serie

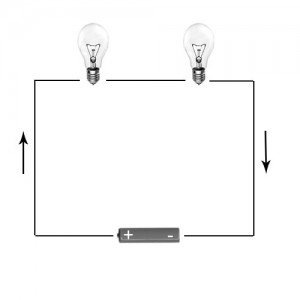

Se conoce como circuito eléctrico conectado en serie aquel en el cual los dispositivos están conectados secuencialmente, uno a continuación del otro. En la siguiente imagen se muestra un ejemplo de un circuito conectado en serie.

  b) Circuitos eléctricos en paralelo

Se conoce como circuito eléctrico conectado en paralelo donde la alimentación de los diferentes dispositivos es la misma para todos, al igual que la salida de sus terminales. En la siguiente imagen se muestra un ejemplo de un circuito conectado en paralelo.



c) Circuito eléctrico mixto

Los circuitos eléctricos mixtos son los circuitos eléctricos donde podemos encontrar dispositivos conectados en serie o en paralelo. En la siguiente imagen se muestra un ejemplo de un circuito eléctrico mixto.

Actividad.

Para desarrollar la actividad de esta clase, vamos a instalar una aplicación que nos permitirá experimentar con los circuitos eléctricos, los cuales explico cómo funcionan y como se instalan de acuerdo a donde lo vallamos a desarrollar.

Fecha de entrega: 9 de Septiembre de 2020
